Yatay Atışlı Radyal Çatı Fanları
Yatay atışlı radyal çatı fanları, dıştan rotorlu motor ve geriye eğik kanat yapısı sayesinde sessiz ve yüksek verimli çalışır. Güçlü hava akışı ve dayanıklı yapısıyla uzun ömürlü performans sunar.
Üretim Özellikleri
Dıştan rotorlu motor ile yüksek verim ve sessiz çalışma
Geriye eğik kanat yapısı ile optimum hava akışı
Dayanıklı gövde ve uzun ömürlü kullanım
Kolay montaj ve bakım imkanı
Üretim Standartları
ISO 9001 kalite yönetim sistemi
CE ve uluslararası güvenlik belgelerine uygun üretim
Yüksek güvenlikli tasarım ve mühendislik standartları

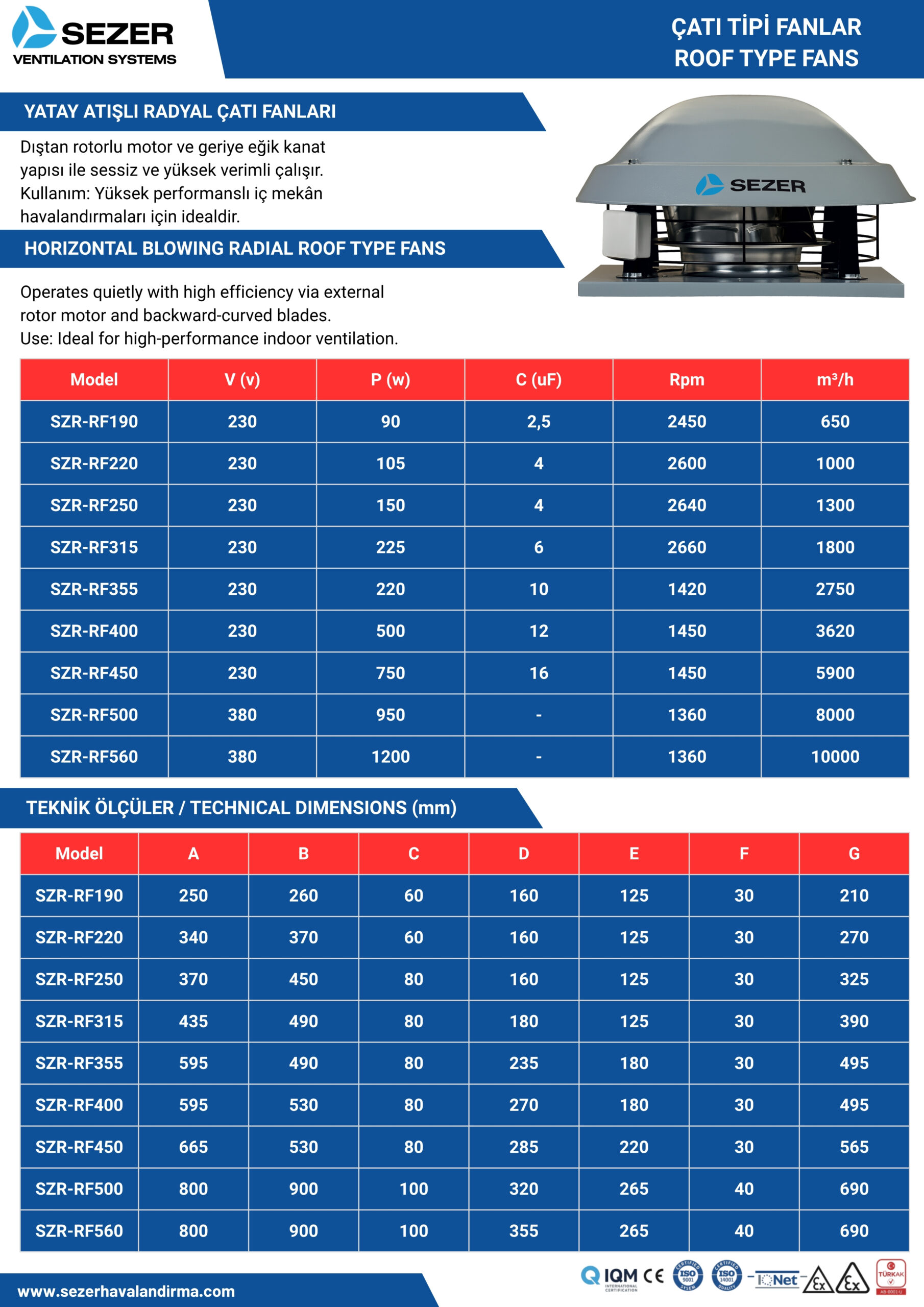

Teknik Çizim Açıklaması
ürünün montaj ve ölçü detaylarını net bir şekilde sunmaktadır.
A: Ürünün taban ve üst görünümündeki toplam genişlik
B: Kubbe kısmının yatay genişliği
C: Kubbe yüksekliği
D: Çıkış kanalının çapı
E: Gövde yüksekliği
F: Montaj flanşı yüksekliği
G: Üstten görünümde montaj plakasının genişliği
V: Alt flanş çapı
