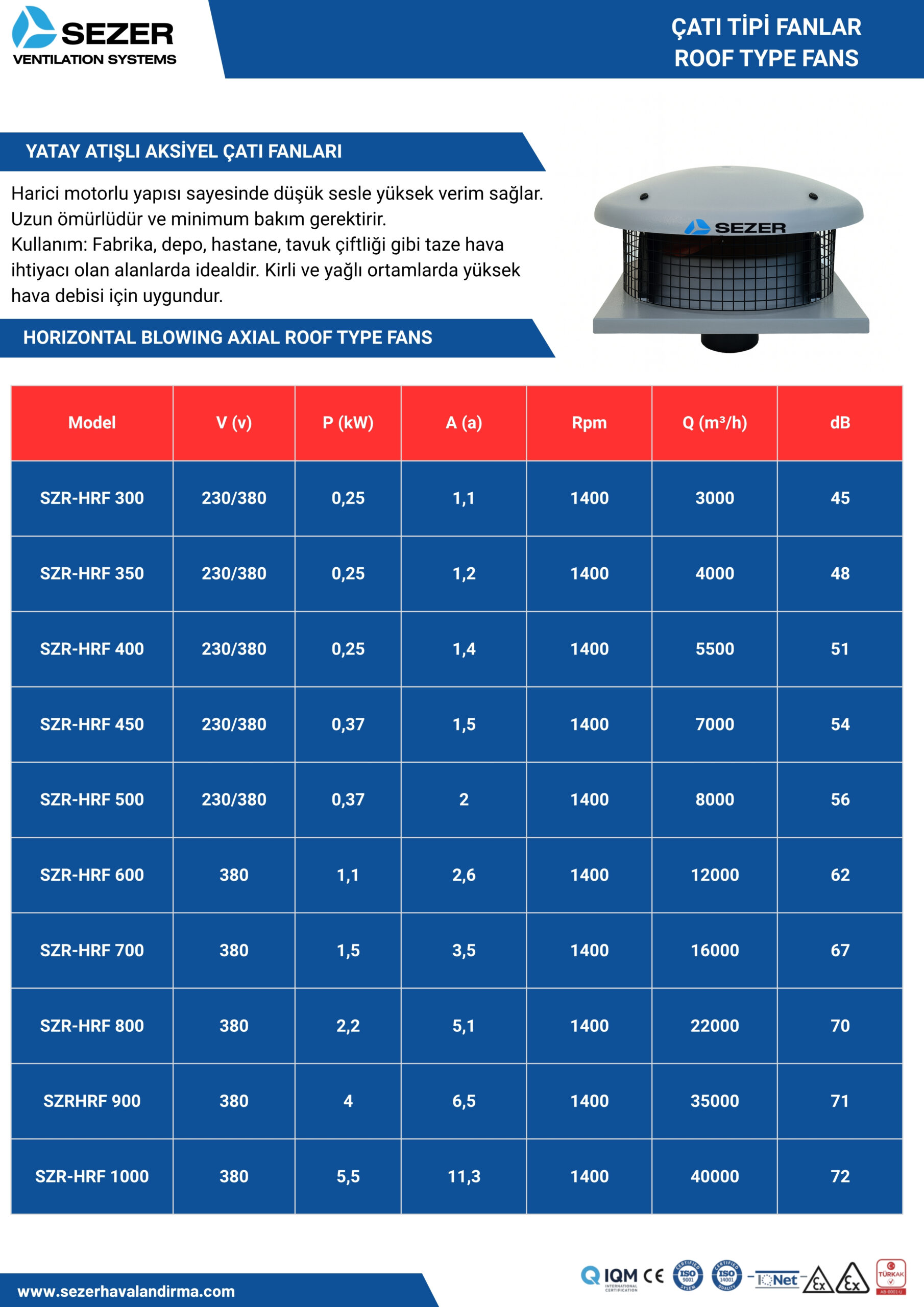

Yatay Atışlı Aksiyel Çatı Fanları
Yatay Atışlı Aksiyel Çatı Fanları, harici motor yapısı sayesinde düşük ses seviyesi ve yüksek verimlilik sunar. Uzun ömürlüdür ve minimum bakım gerektirir. Fabrika, depo, hastane, tavuk çiftliği gibi taze hava ihtiyacı olan alanlarda kullanım için idealdir. Kirli ve yağlı ortamlarda yüksek hava debisi sağlamak için uygundur.
Üretim Özellikleri
Motor Tipi: Harici motor, doğrudan tahrik sistemi
Kanat Yapısı: Aksiyel tip yüksek verimli kanatlar
Ses Seviyesi: Düşük gürültü değerleri ile konforlu çalışma
Debi Kapasitesi: 3.000 m³/h – 40.000 m³/h arası geniş model yelpazesi
Güç Aralığı: 0,25 kW – 5,5 kW
Gerilim: 230V / 380V seçenekleri
Dayanıklılık: Uzun süreli kullanım için sağlam gövde ve korozyona dayanıklı kaplama
Bakım: Minimum bakım gerektiren tasarım
Üretim Standartları
Kalite Sertifikaları: CE, ISO 9001, IQNet
Güvenlik Standartları: EN ISO 12100, EN ISO 13857
Koruma Sınıfı: IP55 motor koruma standardı
İzolasyon Sınıfı: Class F
Uygunluk: Endüstriyel ve ticari havalandırma standartlarına tam uyum
Teknik Çizim Açıklaması
Teknik çizim, ürünün montaj ve projelendirme süreçlerinde gerekli olan ölçü bilgilerini net bir şekilde göstermektedir.
B: Üst kapak genişliği
C: Gövde yüksekliği
ØC: Çıkış bağlantı çapı
ØE: Alt taban çapı
Bu ölçüler, ürünün montaj esnasında doğru şekilde yerleştirilmesini ve projelerde sorunsuz entegrasyon sağlanmasını garanti eder. Tüm ölçüler uluslararası mühendislik standartlarına uygun olarak hazırlanmıştır.
