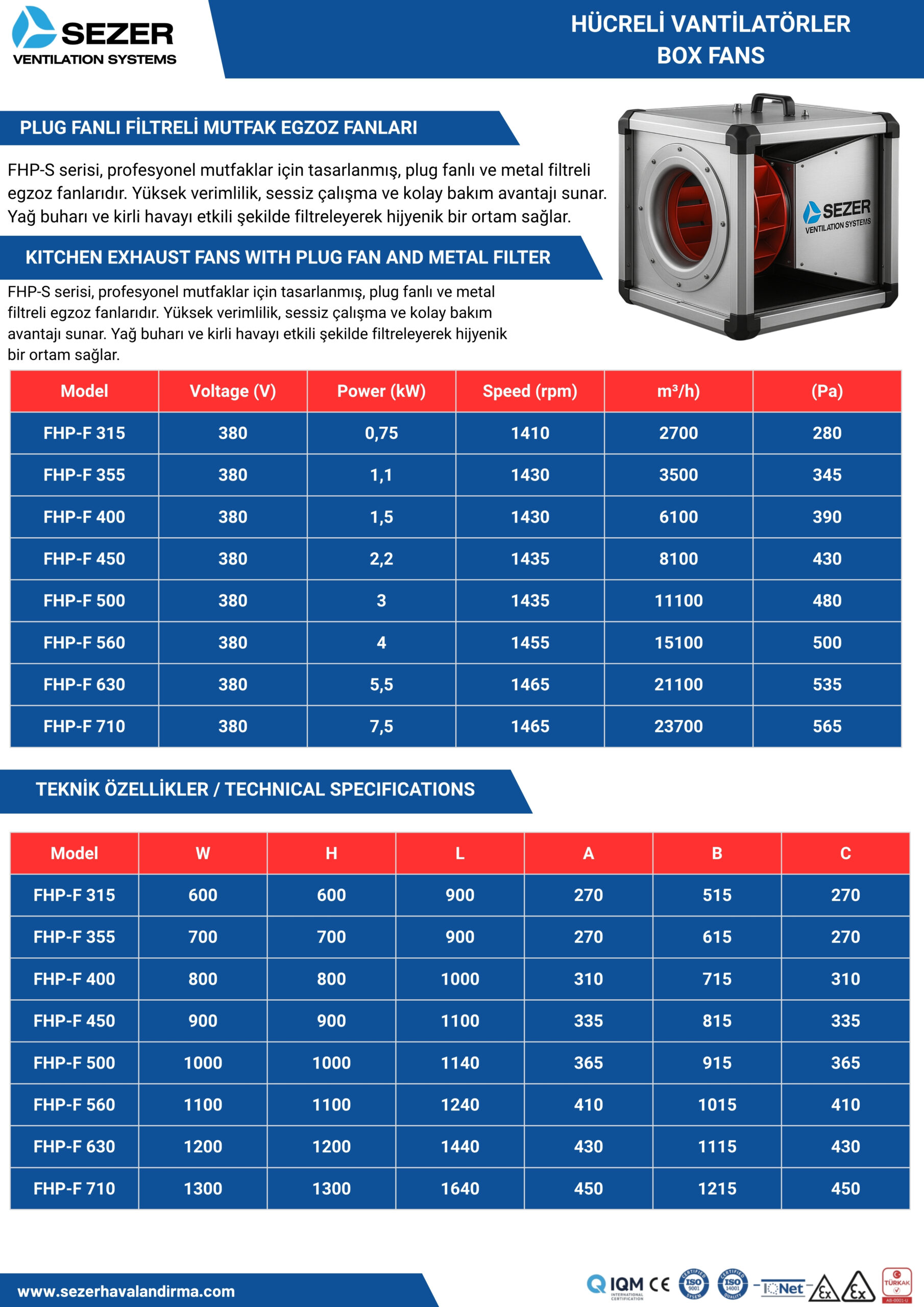

Plug Fanlı Filtreli Mutfak Egzoz Fanları
profesyonel mutfaklarda yağ buharı ve kirli havanın etkin şekilde filtrelenerek ortamdan uzaklaştırılması için tasarlanmıştır. Metal filtreli yapısı sayesinde hijyen standartlarını karşılar. Sessiz çalışma özelliği ve kolay bakım avantajı sunar.
Üretim Özellikleri
Gerilim: 380 V
Motor Gücü: 0,75 – 7,5 kW aralığında
Hava Debisi: 2700 – 23700 m³/h
Statik Basınç: 280 – 565 Pa
Gövde Yapısı: Sağlam metal konstrüksiyon, korozyona dayanıklı kaplama
Filtre Tipi: Metal filtre, yüksek yağ tutma verimliliği
Kullanım Alanları: Endüstriyel mutfaklar, restoranlar, otel mutfakları ve yemek üretim tesisleri
Üretim Standartları
Sertifikalar: CE, IQM, ISO 9001
Hijyen Standartları: Gıda güvenliği ve mutfak hijyenine uygun tasarım
Dayanıklılık: Yüksek sıcaklık ve yağ buharına karşı korumalı
Bakım Kolaylığı: Filtre çıkarılıp temizlenebilir yapı
Montaj: Standart ölçülerde kolay entegrasyon
Teknik Çizim Açıklaması
Teknik Çizim Açıklaması
Yandaki teknik çizim, cihazın dış boyutlarını ve montaj ölçülerini göstermektedir:
A: Ön yüz flanş genişliği (mm)
B: Yükseklik (mm)
C: Gövde derinliği (mm)
Çizim Detayları:
Gövde, alüminyum çerçeve ve koruyucu köşe takviyeleri ile güçlendirilmiştir.
Ön yüzde fan giriş ağzı, arka yüzde çıkış bölümü yer almaktadır.
Üst kısımda taşıma ve montaj kolaylığı sağlayan sağlam bir taşıma kolu mevcuttur.
Teknik ölçüler, model bazında değişkenlik göstermekte olup, katalogdaki boyut tablosunda belirtilmiştir.
